咨詢熱線：18737351269
24小時服務熱線
大齒輪在調質的時候需要注意哪些問題？
來源：http://www.qk1q32o.cn/news755100.html發布時間：2022-01-15

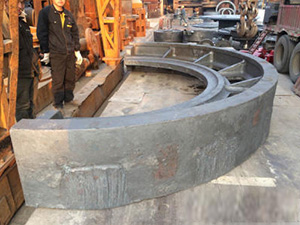

大齒輪調質時，由于鋼的淬火性能、散熱和淬火介質的限制，容易產生心臟組織不良和淬火裂紋。調質時應注意以下幾點:
首先，大型齒輪在淬火過程中容易開裂，這會影響齒輪的使用性能甚至報廢。為防止淬火，應采取降低淬火應力的措施，如冷淬火和正確選擇淬火介質以及控制冷卻時間。淬火介質應盡可能用水淬火。水淬可以獲得更深的淬火層和令人滿意的心臟組織。當水淬有危險時，應考慮油淬或水淬油冷的措施。如果冷卻時間過長，齒輪可能會因溫度過低和內應力過大而開裂。一般冷卻時間的選擇應冷卻至MS點附近（約300攝氏度）。在實際操作中，心臟溫度無法測量，這取決于操作人員的實踐經驗。
其次，大型齒輪淬火后必須及時回火，防止應力過大導致齒輪開裂。對于對回火脆性敏感的齒輪材料，回火時應冷卻油，并增加-次消除應力的回火。對于淬火透性大的齒輪鋼，如40crNimo，用鹽浴加熱，淬火后不能過早清洗鹽。否則，由于清洗過程中冷卻的熱應力和內部過冷奧氏體轉化引起的內應力，齒輪會開裂。
大齒輪的調質要注意以上幾點，在不損壞仿齒輪的情況下進行調質。
相關標簽：大齒輪,大齒輪報價,大齒輪廠家
相關新聞RELATED NEWS
- 在惡劣工作環境下，大齒輪如何保持良好的工作狀態？2024-08-05
- 大型鑄鋼件——球磨機大齒輪出現漏油怎么處理？2023-12-21
- 鑄鋼件廠家和你一起學習如何測量精密大齒輪？2023-12-14
- 鑄鋼件廠家在生產大齒輪時處理的幾項工序？2023-11-06
相關產品RELATED PRODUCT
豫公網安備 41078202000581號
18737351269
點擊咨詢
